一、 概述：

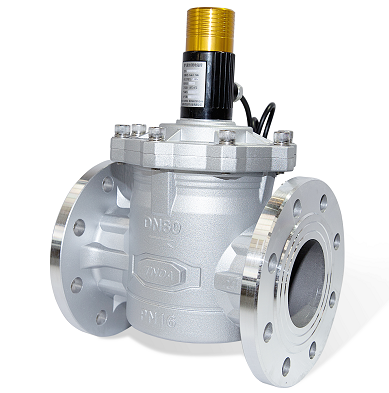

    本公司TNDA系列澆封型燃氣緊急切斷閥，是燃氣管道的安全緊急切斷裝置。它可與燃氣泄漏報警系統連接或與消防及其它智能報警控制終端模塊等連接，實現現場或遠程自動/手動緊急切斷氣源，確保燃氣管道運送及用氣安全。本產品具有快速切斷功能，密封性能好、耗電省、靈敏度高、動作可靠、使用方便等優點。開閥須經人工操作，手動開啟，滿足安全管理規范，符合事故處理特點。

二、產品特點：

◆澆封防爆：根本杜絕火花產生，更加穩定可靠；

◆開閥方式：手動復位，避免事故發生；

◆保持方式：能在開閥與關閥狀態下穩定工作即雙穩態；

◆關閥方式：外控信號自動關閥和手動關閥

◆關閥速度：1秒之內可切斷氣源；

◆強震關閥：在強烈震動情況下，閥門可自行關閉；

◆獨立式泄壓：在閥門前后壓差過大情況下，打開泄壓閥后可打開閥門，避免燃氣排向大氣，消除安全隱患；

◆0壓差關閥 ：閥門可在前后壓差為0情況下實現關閥動作，避免微泄露時閥門不動作；

◆密封形式：采用多級密封形式；

◆密封特點：壓力越大密封越緊密，可保證閥門在多種工況下穩定工作；

◆動作可靠：可保持10年以上有效動作。

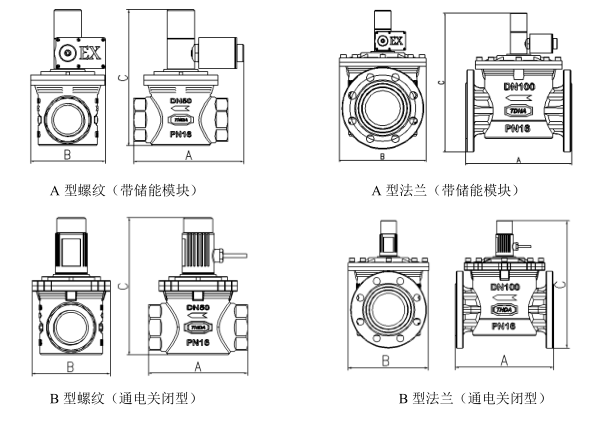

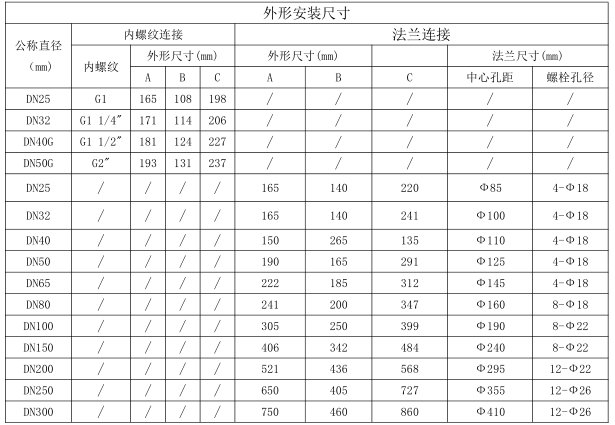

三、安裝尺寸：

四、 工作原理：

    在未通電情況下，鐵芯及限位銷在永久磁鐵磁力推動下與主軸斜面配合實現限位達到開閥目的，通電后線圈磁力克服永磁鐵磁力，主軸在彈簧回復力下推動限位銷往下移動，實現關閥。

五、主要參數：

1、適用介質：天然氣；石油液化氣；人工煤氣等。

2、額定電壓：AC220±10%V；

3、待機功率：0W。

4、輸出方式：通電關閥型。

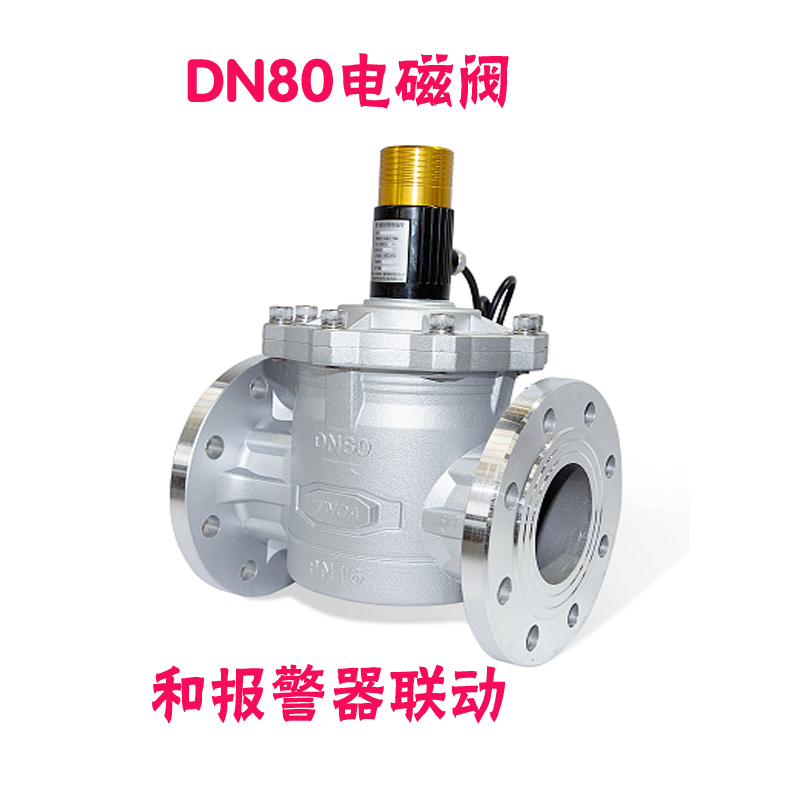

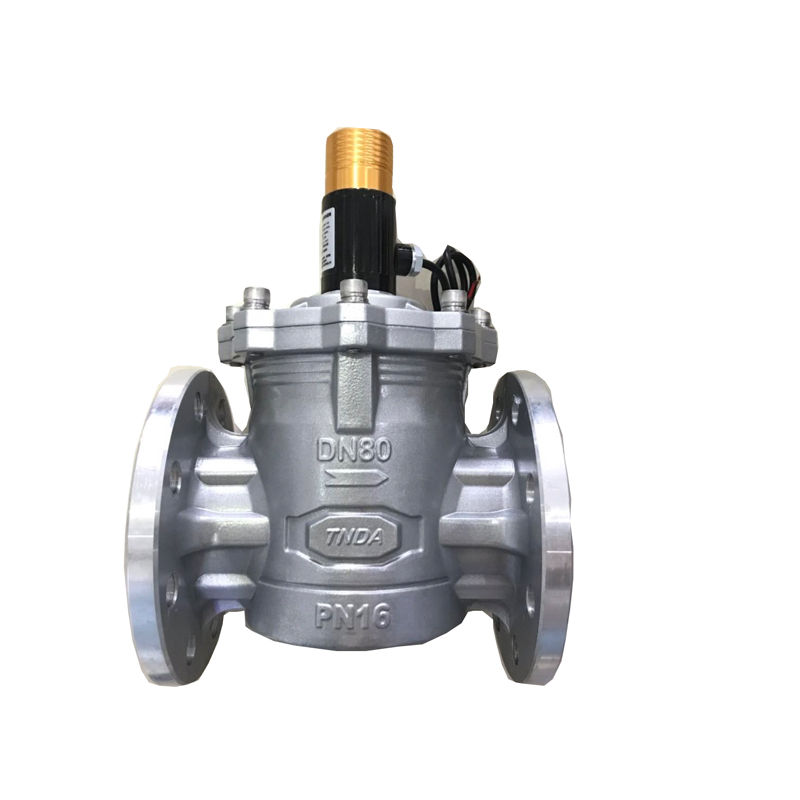

5、公稱通徑：DN80

6、切斷時間：<1秒。

7、工作溫度（環境）：-20℃~+60℃。

8、工作壓力：≤0.6MＰa。

9、公稱壓力：1.6 MＰa。

10、防爆標志：ExmbII T6。

11、出線長度：1米。

12、密封材質：丁晴橡膠。

13、閥體材質：鋁合金

六、操作說明：

1、閥門在開啟狀態時的關閥方式：

   由與電磁閥連接的燃氣泄漏報警系統、消防及其它智能報警控制終端模塊發出斷電指令，閥門則快速關閉。

2、 閥門在關閉狀態的開閥方式：

   手動用力向上拉起手柄，即可開閥。開閥狀態可自保持。

注意：開閥時，如手柄向上提拉困難，應打開泄壓閥，使閥門兩端進、出口壓力平衡，平衡后再開閥。

3、當閥門關閉后，必須人工現場確認，排除事故隱患后方能手動復位，恢復通電通氣。

鑒于電磁閥產品的材質特殊性及非自產商品的性質，訂購電磁閥后出現退換貨情況做如下：
1.在收到電磁閥產品，請審核產品型號規格是否與訂單特別是與現場要求是否一致；
2.如發現不一致可以調貨，在產品的包裝、外觀、銘牌無任何損壞；產品合格證、檢測報告、說明書所有資料齊全，且不影響二次銷售的情況可以退換貨；
3.電磁閥現場安裝后，屬于產品質量問題導致的產品不能正常使用，可退換貨。
4.現場已經安裝發現產品與其現場使用型號不符，訂錯產品（包括：工作方式、工作電壓、規格型號）而導致的不能正常使用，因無法二次銷售，一律不予退換貨。
